EMG EMI & EKI

In temperaturstabiler Umgebung bis 50 °C liefert unser induktiver EMI-Sensor eine Mittenmessgenauigkeit von bis zu ±1 mm.
Ideal für Ihre Anwendungen mit höchsten Anforderungen an Genauigkeit und Prozessstabilität.

Funktionsprinzip

EMG EMI wird als induktive hochgenaue Bandmittenmessung bei normalen Umgebungstemperaturen (bis ca. 50 °C) eingesetzt. Dieser Sensor besitzt eine Mittenmessgenauigkeit von +/- 1 mm. Optional ist eine Ausgabe der Bandbreite möglich, mit einer Genauigkeit von +/- 1,5 mm (erreichbar bei konstanter Banddicke, Materialtyp und Passline).

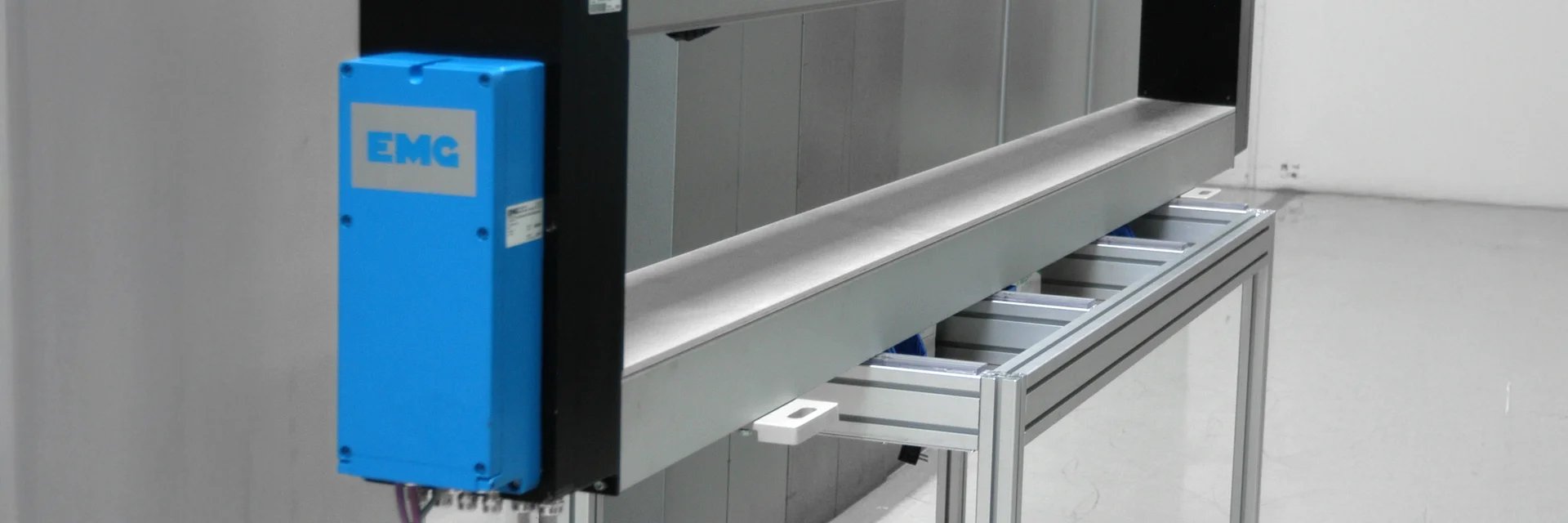

Der kompakte Messrahmen aus eloxierten Aluminiumstrangprofilen besitzt auf beiden Kantenseiten elektromotorisch verfahrbare induktive Sensoren. Die beiden Sensoren unter- und oberhalb des Bandes sind im Seitenteil über eine Gleichlaufwelle mechanisch gekoppelt und folgen in starren Lageregelkreisen den Bandkanten. Über integrierte Wegaufnehmer werden die Positionen laufend erfasst. Aus den Positionen und der Sensorüberdeckung wird die Bandlage errechnet.

Kundennutzen
  • Echtzeitüberwachung mit Datenaufzeichnung und Berichterstellung
  • Kompatilität in bereits bestehende Bandlaufsysteme
  • Temperaturbeständigkeit
  • Präzise Bandpositionierung
  • Vielseitige Anwendungsbereiche
  • Widerstandsfähigkeit gegenüber schwierigen Umweltbedingungen

EMG EMI und EKI – das bedeutet hochpräzise, wartungsarme induktive Messung – optional mit Bandbreitenausgabe.
